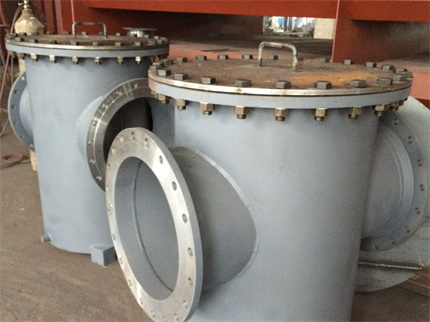

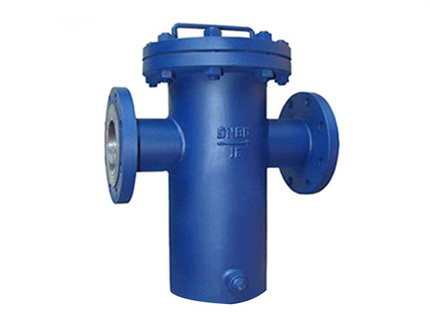

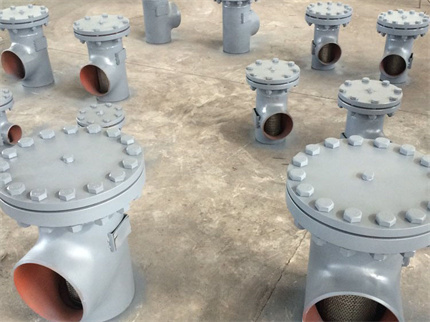

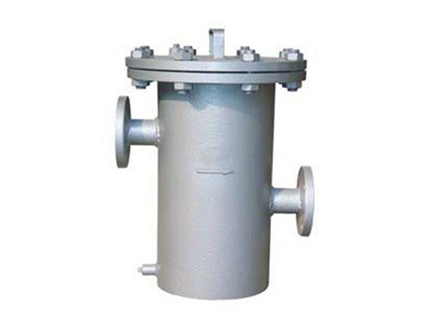

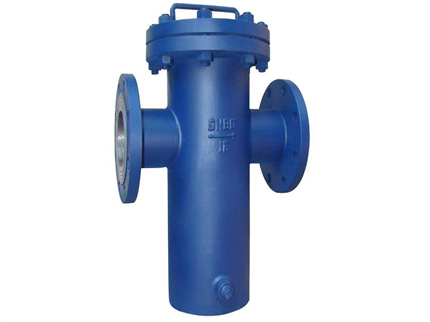

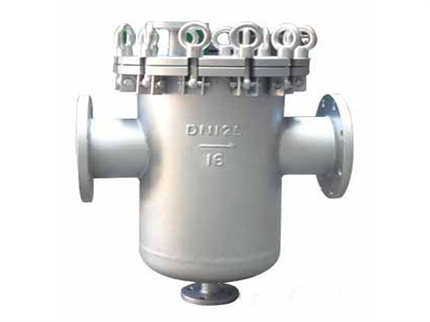

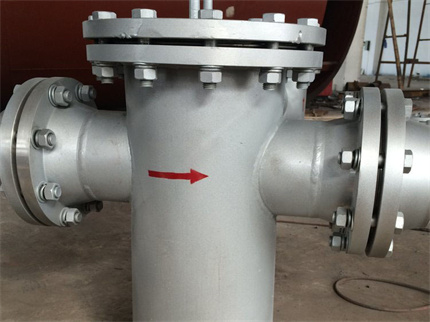

Y型過濾器是輸送介質的管道系統不可缺少的一種過濾裝置，Y型過濾器通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜質，以保護閥門及設備的正常使用。Y型過濾器具有結構先進，阻力小，排污方便等特點。Y型過濾器適用介質可為水、油、氣。一般通水網為18~30目，通氣網為10~100目，通油網為100~480目。 籃式過濾器主要由接管、主管、濾藍、法蘭、法蘭蓋及緊固件等組成。當液體通過主管進入濾藍后，固體雜質顆粒被阻擋在濾藍內，而潔凈的流體通過濾藍、由過濾器出口排出。

折疊工作竅門

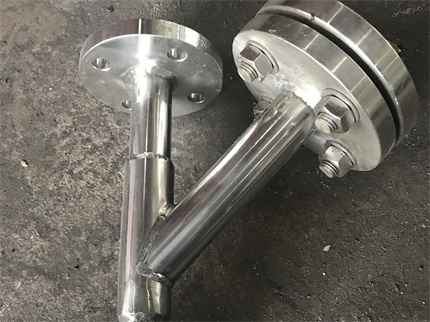

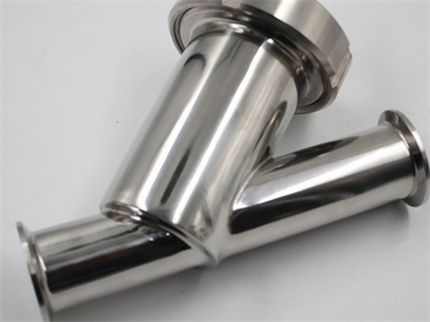

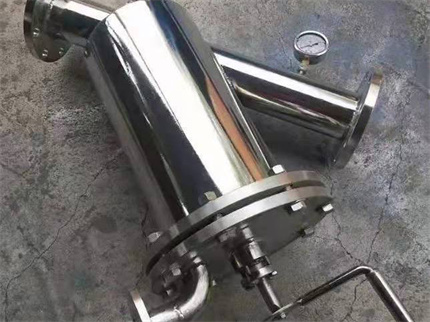

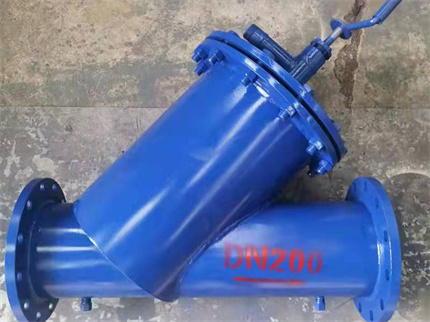

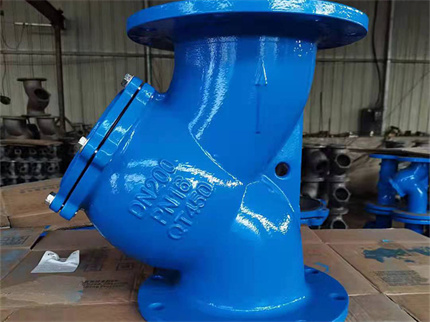

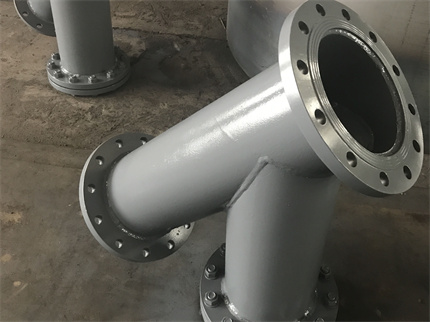

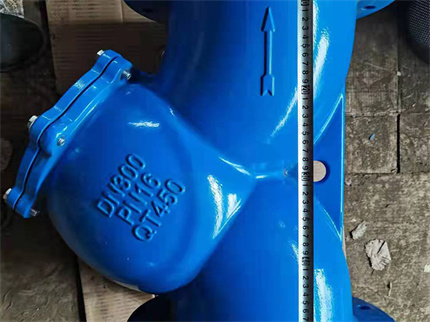

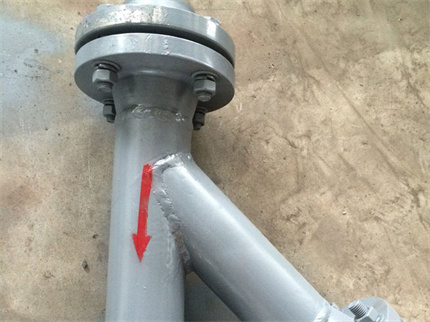

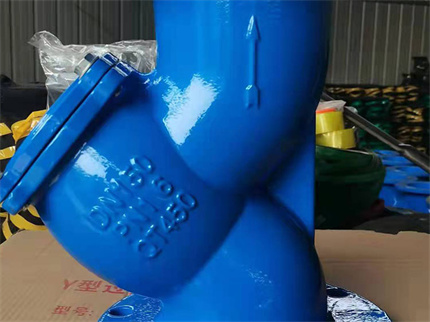

Y型filterY型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。Y型過濾器又名除污器、過濾閥，是輸送介質的管道系統不可缺少的一種裝置，其作用是過濾介質中的機械雜質，可以對污水中的鐵銹、沙粒、液體中少量固體顆粒等進行過濾以保護設備管道上的配件免受磨損和堵塞，可保護設備的正常工作。

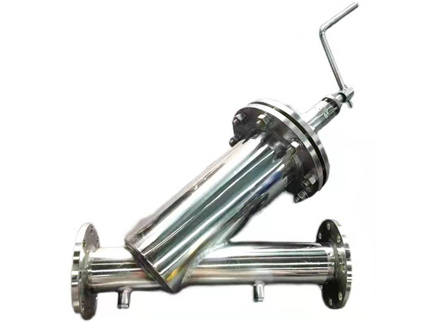

Y型過濾器是Y字型的，一端是使水等流質經過，一端是沉淀廢棄物、雜質，通常它是安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，它的作用是清除水中的雜質，達到保護閥門及設備正常運行的作用，過濾器待處理的水由入水口進入機體，水中的雜質沉積在不銹鋼濾網上，由此產生壓差。通過壓差開關監測進出水口壓差變化，當壓差達到設定值時，電控器給水力控制閥、驅動電機信號，引發下列動作:電動機帶動刷子旋轉，對濾芯進行清洗，同時控制閥打開進行排污，整個清洗過程只需持續數十秒鐘，當清洗結束時，關閉控制閥，電機停止轉動，系統恢復至其初始狀態，開始進入下一個過濾工序。 設備安裝后，由技術人員進行調試，設定過濾時間和清洗轉換時間，待處理的水由入水口進入機體，過濾器開始正常工作。

產品分類

1.空氣過濾器 使受到污染的空氣被潔凈到生產、生活所需要的狀態，也就是使空氣達到一定的潔凈度。

2.液體過濾器 使受到污染的液體被潔凈到生產、生活所需要的狀態，也就是使液體達到一定的潔凈度。

3.網絡過濾器 通過設置來阻擋垃圾信息，使出電腦屏幕上的信息盡量符合要求。同吸收的原理將不同顏色的光線分離

4.光線過濾器，把一些不需要的光線吸收掉。上面說的應該是網式過濾器，其實過濾器還有很多種，譬如疊片過濾器、砂濾器、碳濾器等等，主要原理都是利用過濾介質的孔徑截留比介質孔徑更小的物質，當然有的過濾介質還具有吸附等特殊效果。大多過濾器反洗也沒有那么麻煩，只要用清水從過濾出水的一端導入逆向反沖洗過濾器中的介質就可以達到很好反洗效果。本類閥門在管道中一般應當水平安裝。

折疊相關型號

基本參數:

1、介質溫度:300(℃);

2、工作壓差:2KG;

3、材質:不銹鋼;

4、產品別名:Y型過濾器;

5、適用范圍:液體過濾;

6、連接形式:法蘭;

7、類型:直角式;

8、流動方向:單向;

9、適用介質:水;

10、壓力環境:常壓。

主要技術參數:

主要連接外型尺寸:

Y型過濾器(水過濾器)屬于管道粗過濾器系列，也可用于氣體或其他介質大顆粒物過濾，安裝在管道上能除去流體中的較大固體雜質，使機器設備(包括壓縮機、泵等)、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。Y型過濾器(水過濾器)能根據客戶具體要求(特殊壓力、特殊口徑)定制。Y型過濾器(水過濾器)具有制作簡單、安裝清洗方便、納污量大等優點。

Y型過濾器產品執行標準

具體參數

折疊選型原則

1、進出口通徑:

原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。

2、公稱壓力:

按照過濾管路可能出現的最高壓力確定過濾器的壓力等級。

3、孔目數的選擇:

主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表"濾網規格"。

4、過濾器材質:

過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼等材質的過濾器。

5、過濾器阻力損失計算

水用過濾器，在一般計算額定流速下，壓力損失為0.52~1.2kpa

折疊安裝與維護

安裝

安裝過濾器前要認真清洗所有管道的螺紋連接表面，使用管道密封膠或特氟龍帶(聚四氟乙烯)

要適量。末端螺紋不做處理，以避免使密封膠或特氟龍帶進入管路系統。過濾器可以水平安裝或

垂直向下安裝。

警告

安裝1-1/4"(DN32)或更大口徑的承插焊過濾器或所有D 系列過濾器時，應注意這類過濾器的墊

片是非金屬材質的，容易由于過熱而損壞。因此應縮短焊接時間，并在焊接完成后對過濾器進行

冷卻。如果焊接前需要預熱或焊接后需要繼續加熱(D 系列過濾器)，建議先將墊片拆下再加熱。

過濾器的運行及維護

系統最初工作一段時間后(一般不超過一周)，應進行清洗，以清除系統初始運行時積聚在濾

網上的雜質污物。在此后，須定期清洗。清洗次數依據工況條件而定。若過濾器不帶排污絲堵，

則清洗過濾器時要將濾網限位器以及濾網拆下。

注意:每次維護、清洗前，應將過濾器與帶壓系統隔離。清洗后，重新安裝時要使用新的密

封墊。

技術參數

1、適合物料:

a、 化工、石油化工生產中的弱腐蝕性物料，如:水、氨、油品、烴類等;

b、 化工生產的腐蝕性物料，如燒堿、純堿、濃稀硫酸、碳酸、醋酸、酯酸等;

c、 制冷中的低溫物料，如:液甲烷、液氨、液氧及各種制冷劑;

d、 輕工食品、制藥生產中有衛生要求的物料，如:啤酒、飲料、乳制品、糧漿醫藥用品等;

2、過濾精度:10-480目(一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-480目/cm2。);

3、工作溫度:≤90℃;

4、公稱通徑:DN25-DN600mm;

5、公稱壓力:PN≤1.6Mpa(其它工作壓力可按用戶要求設計);

6、法蘭標準:JB/T 79 PN1.6(也可按用戶要求制造);

7、殼體材質:A3、304、304L、316、316L、WCB;

8、密封材料:聚四氟乙烯、丁腈橡膠、耐油石棉膠、三元乙丙橡膠。

執行標準

設計規范:HG/T21637

結構長度:GB/12221

法蘭標準:JB/79

試驗與檢驗:JB/9092

產品標識:GB/12220

供貨規范:JB/t7928

原理

※ 起泡點法測試原理:當濾膜和濾芯用一定的溶液完全浸潤，然后通過氣源在一側加壓(我們儀器里面有進氣控制系統,可以穩定壓)，調節進氣),隨著壓力的增加，氣體從濾膜的一側放出，表現膜一側出現大小、數量不等的氣泡，通過儀器判斷出對應的壓力值就是泡點。

※ 擴散流法測試原理:擴散流測試是指當氣體壓力在濾芯起泡點值的80%時，這時還沒有出現大量的氣體穿孔而過，只是少量的氣體先溶解到液相的隔膜中，然后從該液相擴散到另一面的氣相中，這部分氣體稱之為擴散流。

※ 為什么擴散流的方法更好:起泡點值只是一個定性的值，從開始起泡到最后的群起泡是一個比較長的過程，不能準確的定量。而測量擴散流值是一個定量值,不但能準確的確定過濾器的完整性，而且還能反應出膜的孔隙率、流量和有效過濾面積等方面的問題，這也就是為什么國外廠家都用擴散流法測試完整性的原因。

※ 水侵入法測試原理:水侵入法專用于疏水性濾芯的測試，疏水性膜抗拒水，孔徑越小，把水?dāng)D入疏水膜中需要的壓力越大。所以在一定的壓力下，測量擠入濾膜中的水流量來判斷濾芯的孔徑。

安裝注意

蒸汽或氣體管道:濾網朝水平方向;

液體管道:濾網朝下安裝;

垂直安裝:根據過濾器安裝指向。

產品應用

Y型過濾器作為凈化設備工程中不可缺少的一款高效過濾設備，在生活廢水污水以及工業污水的處理中都發揮了很大的功效，憑借設計和運用方面的各項優勢，如今已是備受青睞。

Y型過濾器在各個行業的運用中有效處理了大量生活及工業污水，使寶貴的水資源得到了有效的重復利用，節省大量的水資源功不可沒。Y型過濾器運行中的優勢包括全程全自動化、免維護、過濾面積大、濾網效率高、使用壽命長、不銹鋼材質、過濾精度可選、規格齊全。與其他過濾設備相比它是中水回用工程中最有效的設備之一。而且經過Y型過濾器處理之后的水質不僅達到國家規定的排放標準，而且水還實現了重復、循環利用的目的。
